Vannakkumulering er en av de største utfordringene som påvirker gruveeffektivitet og sikkerhet. Overflødig grunnvann, nedbør, og underjordisk siver kan avbryte produksjonen, skade utstyr og øke driftskostnadene.

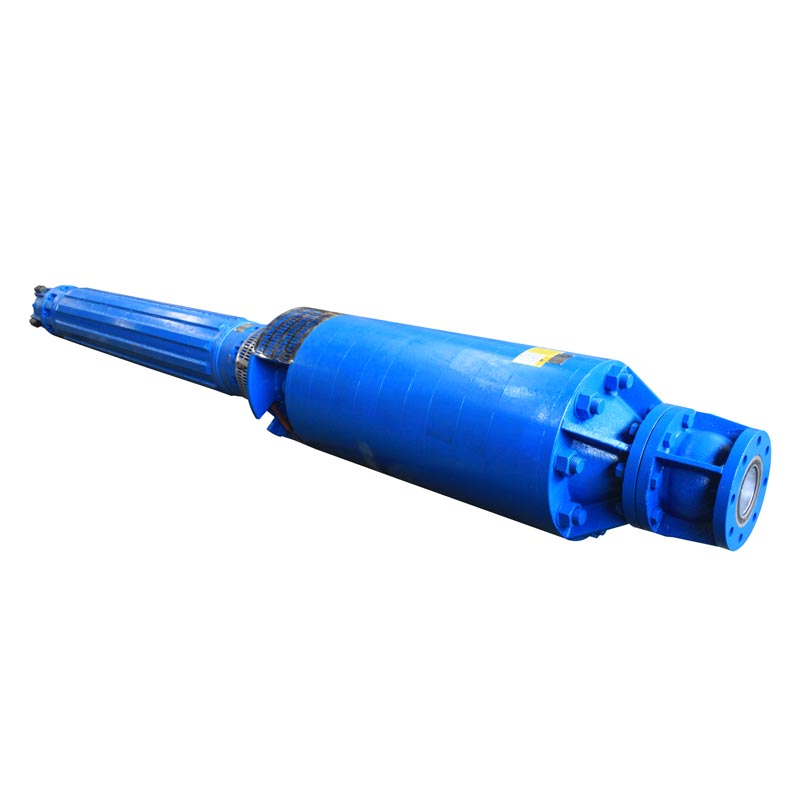

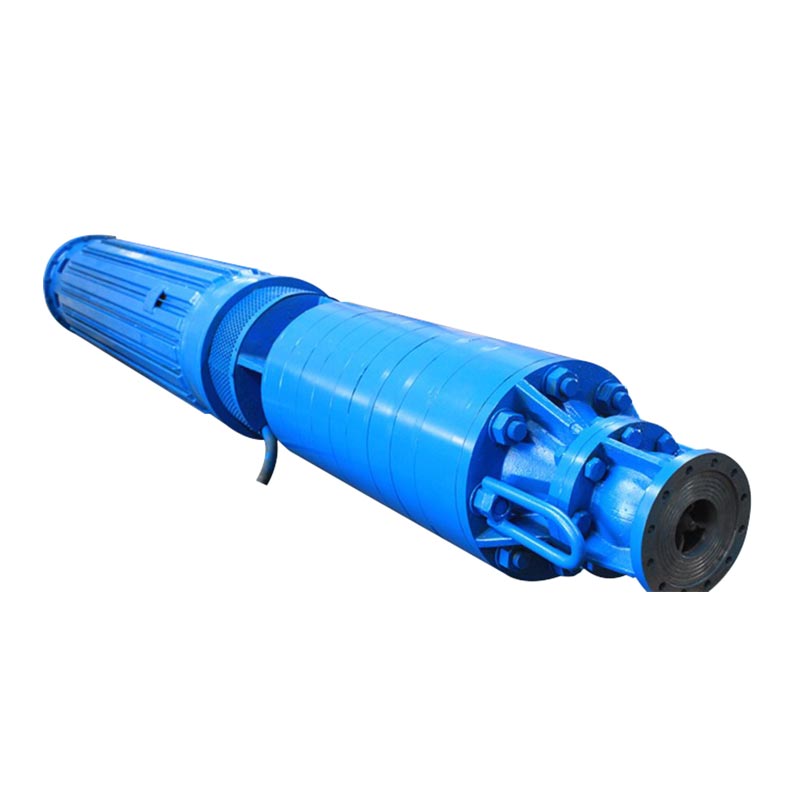

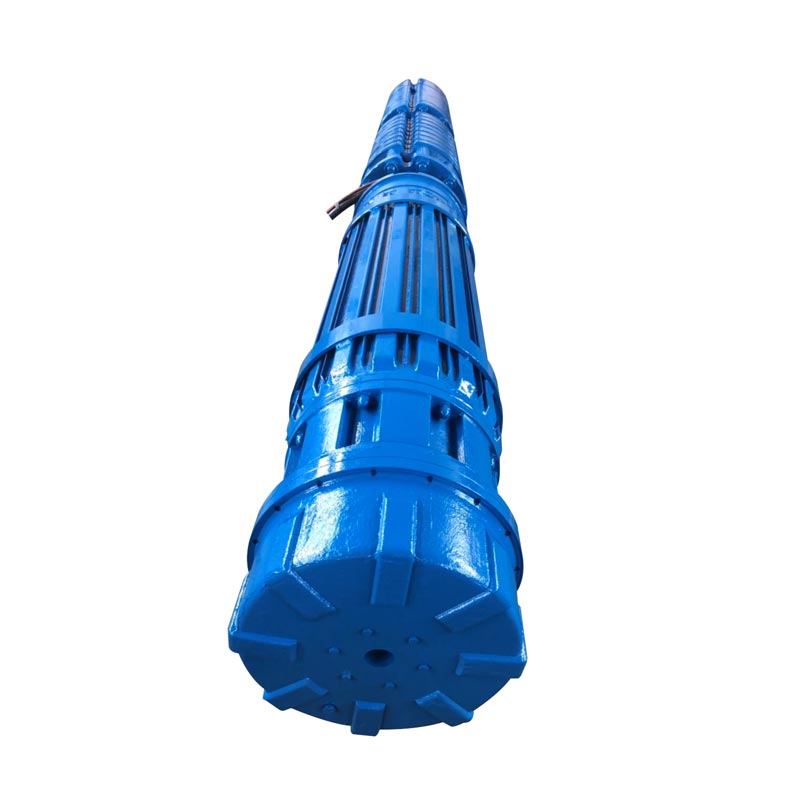

Drenering nedsenkbar gruvepumpe er konstruert for tunge gruveavvanningsapplikasjoner der kontinuerlig drift og lang levetid kreves. Designet med et høyytelses sentrifugalhydraulikksystem og robust nedsenkbar motorteknologi, gir den stabil vannfjerning selv i dype gruver, store åpne groper og miljøer som inneholder slipende partikler.
Fra kull- og kobbergruver til utvinningssteder for gull, tinn og diamanter, denne pumpen gir pålitelig drenering ytelse under krevende forhold.
Jo lavere belastningen på enheten er fra aksialtrykk og inntrukket faste stoffer og silt, desto høyere er operasjonell pålitelighet.
Jo høyere driftssikkerhet, jo lengre levetid. For nedsenkbare motorpumper med HDM som kan være 10 år eller mer.
Jo lengre levetid og jo høyere effektivitet (opptil 90 % pluss), jo lavere blir driftskostnadene.
Strømningskapasitet Q: opptil 6000 m'/t (26500 US gpm)
Leveringshode H: opptil 1500 m (5000 fot)
Trykk p: opptil 150 bar (2200 Psi)
Hastighet n: opptil 3600 rpm
Ytelsesdata for motoren:
Frekvens: 50 Hz/ 60 Hz
Spenning V: opptil 14000 volt
Motoreffekt P: opptil 5000 kW (6700 HK)
Hastighet n: opptil 3600rpm
Temperatur t: opptil 100 ℃
Materialer: Materialene velges individuelt i henhold til dine krav, inkludert grått støpejern, duktilt jern, bronse, aluminiumsbronse, dupleks rustfritt stål.
(1) Den nedsenkbare pumpen har et sentrifugalhjul og en radial ledevingestruktur; under drift trekkes væsken inn radialt og slippes ut radialt;
(2) Denne nedsenkbare pumpen består hovedsakelig av pumpehjulet, tetningsringen, øvre og nedre ledeskovler, øvre og nedre mellomseksjoner, sugeseksjon, utløpsseksjon, pumpeaksel, øvre trykklager, ledeskovlehylse og mellomliggende overgangsseksjon.
(3) Pumpens arbeidskammer består av pumpehjulet, ledeskovlene og mellomseksjoner. Løftehjulet, lagerhylsene og stålhylsene danner rotorenheten, mens glidelagre er installert i sugeseksjonen, utløpsseksjonen og den mellomliggende overgangsseksjonen for å støtte den roterende rotorenheten.
(4) For å balansere aksiale krefter er løpehjulene anordnet symmetrisk: det øvre løpehjulet roterer med klokken, mens det nedre løpehjulet er installert i motsatt retning. De aksiale kreftene som genereres av løpehjulene under drift, opphever hverandre, og eventuell gjenværende aksialkraft bæres av aksiallageret som er koblet til motoren, og forlenger dermed enhetens levetid.
(5) Rotoren plasseres ved hjelp av den radielle skulderen til pumpekoblingen for å justere med motorlagerhusets kobling, og festes aksialt med bolter for å danne en stiv forbindelse.

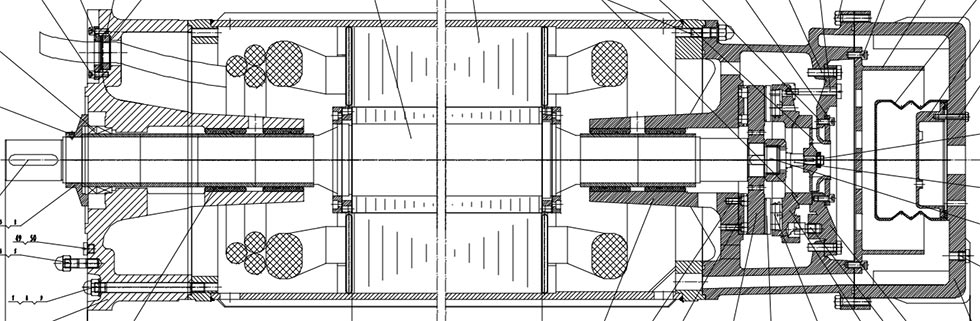

(1) Motoren består av stator, rotor, øvre og nedre styrelager, trykklager, base, akselforlengelsespakning montering og andre komponenter.
(2) Motorakselforlengelsen er forseglet med en gummiforsterket oljetetning og en mekanisk tetning.
(3) En gummiekspansjonsblære er installert i bunnen av motoren for å balansere trykket mellom motoren indre hulrom og det eksterne vannet når termisk ekspansjon og sammentrekning oppstår inne i motoren eller når ytre vannstand svinger. Den nedre delen av motoren er foret med korrosjonsbestandig galvanisert plate metall.
(4) Den ytre overflaten av motorhuset har kjøleribber og kjølevannskanaler. Under drift vil det indre av motoren er fylt med vann, som sirkuleres av pumpehjulet i bunnen av rotoren for å sikre jevn indre temperatur. Samtidig forsvinner høyhastighetsvannstrømmen over motorens ytre overflate varme fra huset, kjøleribber og vannkanaloverflater.
(5) Motorens statorviklinger bruker høyspent, vannbestandig isolert ledning, som gir utmerket temperatur motstand og isolasjonsegenskaper. Vikletrådene er koblet til en høyspent, vanntett strømkabel. I tillegg er temperatursensorer festet til overflaten av viklingsendene for å overvåke vannet temperatur rundt dem. Temperatursensorene er koblet til en firelederkabel; begge kablene føres ut gjennom kabelutgangshullene i den øvre føringen lagerhus.
(6) Rotoren er av typen ekorn-bur, med bur laget av kobberledere.
(7) De øvre og nedre styrelagerhusene er utstyrt med lagerskall, og et trykklager er installert ved den nedre enden av rotoren. Trykklagersammenstillingen består av øvre og nedre trykklager og en glideanordning plate, som brukes til å støtte aksiale krefter; det øvre trykklageret er en segmentert ringformet type, mens det nedre aksiallager er en segmentert sektortype.
Effektiv fjerning av grunnvann fra underjordiske kullgruver.
Egnet for dreneringssystemer for kobber-, gull-, tinn- og diamantgruvedrift.
Håndterer nedbørakkumulering og grunnvannskontroll i store gruvegroper.
Høytrykkskonfigurasjon for dype underjordiske operasjoner.
Pumpen er designet for gruvevann som inneholder grunnvann, sediment og suspenderte partikler. Materialvalg kan tilpasses etter vannforhold.
Avhengig av konfigurasjon kan pumpen oppnå leveringshøyder på opptil 1500 meter, noe som gjør den egnet for dype gruver dreneringsapplikasjoner.
Vanlige materialer inkluderer støpejern, duktilt jern, bronse, aluminiumsbronse og dupleks rustfritt stål. Den valg avhenger av korrosjons- og slitasjekrav.
Ja. Pumpens hydrauliske ytelse, motorspenning, kraft, materialer og konfigurasjon kan tilpasses i henhold til prosjektkrav.
