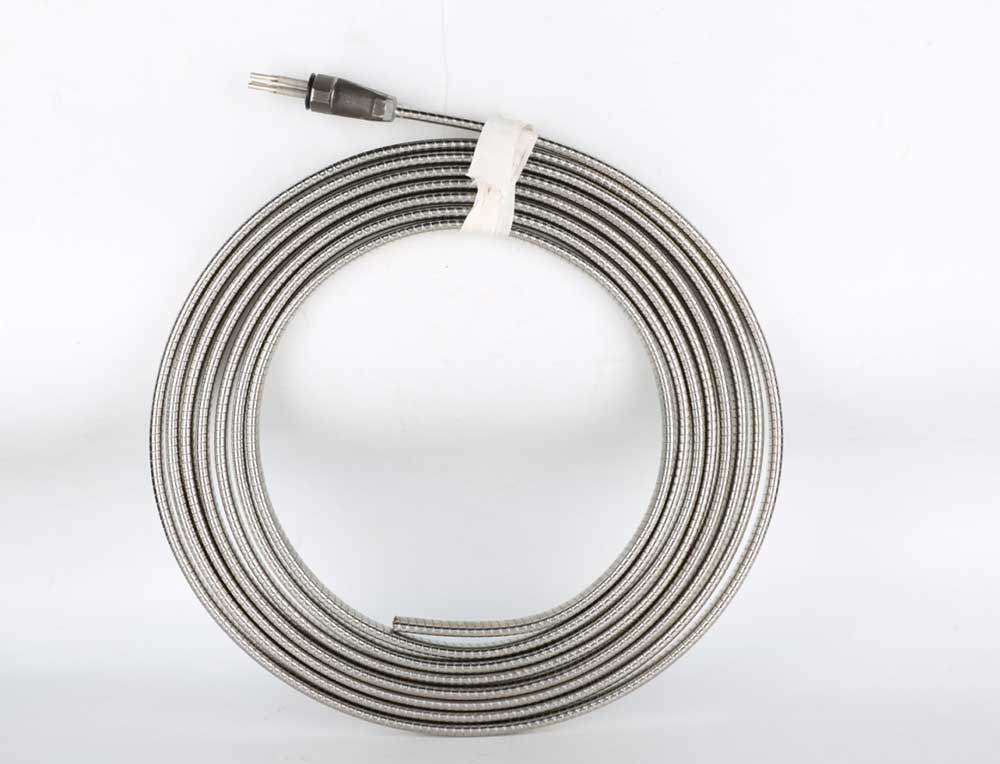

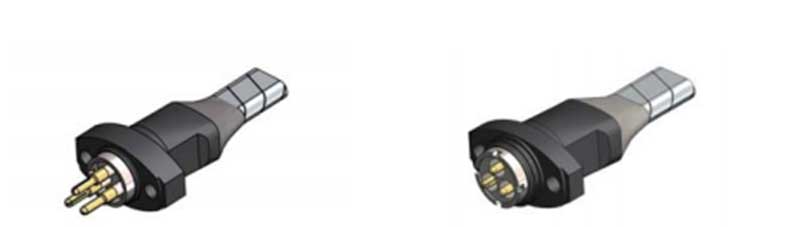

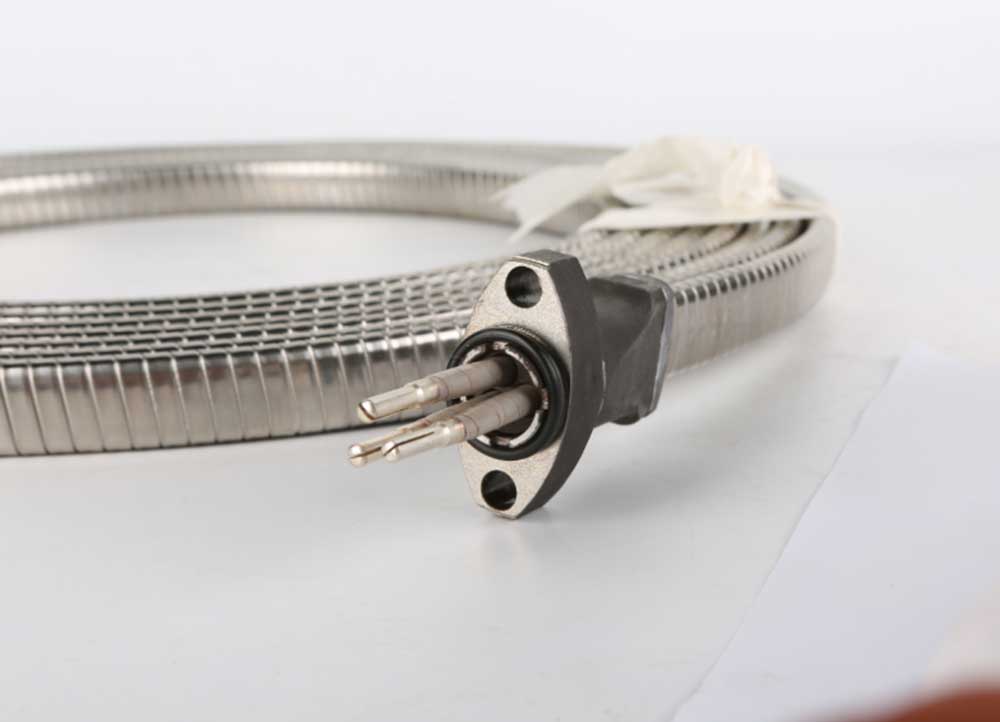

Ledningskabelen (Flat miniatyrkabel, MLE) består av to komponenter: MLE-hodet og kabelkroppen. Som en dedikert spesialkabel for nedsenkbare elektriske pumper, brukes den hovedsakelig til å rute kretsen til den nedsenkede motoren til posisjonen over pumpeutløpet. Denne kabelen er spesialkonstruert for slike pumper, siden den nedsenkbare elektriske pumpen opererer inne i foringsrøret under arbeidsforhold med begrenset plass, høy omgivelsestemperatur og høy strømbelastning. Når det gjelder strukturell design, kommer MLE-hodet i to typer: sårtypen (standardtype) og plug-in-typen (egnet for rask konstruksjon).
Internasjonal standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nasjonal standard: GB/T 16750
Bransjestandard: API RP 11S1, API RP 11S5, API RP 11S6
Enterprise Standard: AT-ST-007
●Kompakt struktur med små overordnede dimensjoner
●Høy belastningsstrøm
●Høy temperaturmotstand
●Enkel og pålitelig installasjon
●Korrosjonsbestandighet
| Serie | Spesifikasjoner for motorledningsledning | (Tape inn MLE) | (Legg inn MLE) | ||
| AWGSerien | Diameter (mm) | Tverrsnittsareal（mm2） | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| AWGSerien | Tverrsnittsareal（mm2） | MLE kjernetelling | MLE enkeltleder nominell diameter（mm） | MLE merkespenningsklasse (kV) | MLE driftstemperatur（℃/℉） |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |

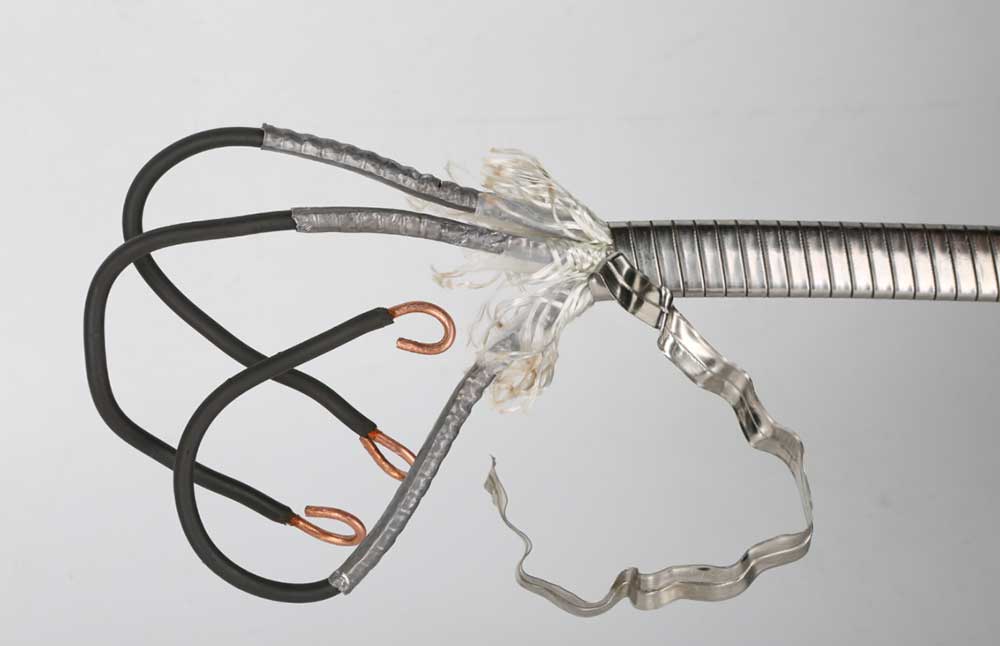

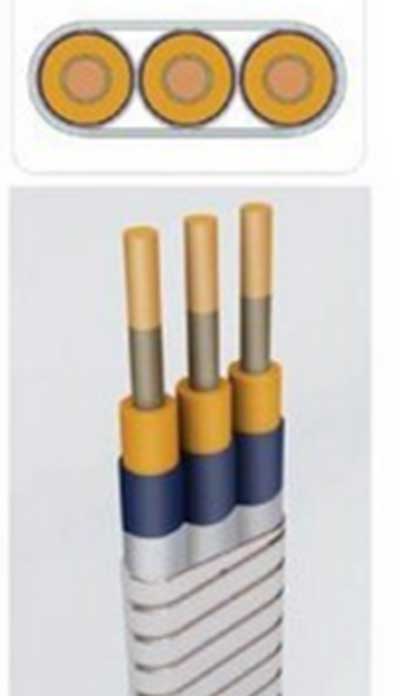

| Komponentnavn | Standard materialer | Valgfrie materialer |
| MLE-hode | ||
| Festemidler | S-Trim | M-Trim |
| MLE hodehus | HT200 | SS |
| Gummikomponenter | FPM | HSN 、AFLAS |
| MLE | ||
| Primær isolasjon | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Jakke | FC | Pb |
| Flette | Nylonfiber flettet | PTFE Tape/Nylon Fiber BraidPTFE Tape/Aramid Fiber Braid |
| Rustning | Rustfritt stålbånd | Galvanisert stålstrip, Monel Strip |
A1: MLE flat kabel er en profesjonell vanntett nedsenkbar kabel, spesielt designet for nedsenkbare pumper. Den brukes til undervannsstrømforsyning av dype brønnpumper og kloakkpumper, egnet for langsiktige arbeidsforhold under vann.
A2: MLE flat kabel har en slank, fleksibel flat struktur. Den passerer lett gjennom smale brønnrør, unngår vridning og ekstruderingsskader, sparer installasjonsplass og er mer egnet for pumpeløfte- og senkeoperasjoner.
A3: Ja. Den tar i bruk høykvalitets gummivanntett kappe og sømløst isolasjonslag, og når IP68 full vanntett klasse. Den har utmerket anti-aldring, anti-korrosjon og fuktsikker ytelse for stabil langtidsbruk under vann.
A4: Ja. Vi støtter tilpassede kabellengder, 2/3/4 kjernespesifikasjoner og spesielle slitasjebestandige eller korrosjonsbestandige kapper for å matche ulike pumpekraft- og prosjektkrav.
1. Profesjonell fabrikkstyrke:AOTE TIANJIN PUMP CO., LTD. er en profesjonell pumpe- og støttemotorprodusent med mange års produksjon og FoU-erfaring. Vi utvikler og produserer uavhengig MLE-motorer av høy kvalitet med moden produksjonsteknologi og stabil produktkvalitet.
2. Profesjonell spesialtilpasset produsent:AOTE TIANJIN PUMP CO., LTD. spesialiserer seg på produksjon av støttende MLE nedsenkbare flatkabler. Med rik bransjeerfaring tilbyr vi dedikerte kabelløsninger for alle typer nedsenkbare pumper.
3. Pålitelig kvalitetssikring:Alle MLE-kabler bruker kobberkjerne med høy renhet og førsteklasses vanntette materialer. Hver kabel gjennomgår strenge vannnedsenkings-, isolasjons- og aldringstester før levering, noe som sikrer stabil og sikker drift.
4. Høy kostnadseffektivitet:Våre MLE flatkabler har sterk strekkmotstand og lang levetid. De reduserer senere utskiftings- og vedlikeholdskostnader betydelig, ideelt for langsiktig ingeniør- og kommersiell bruk.
5. Rask levering og full støtte:Vi har tilstrekkelig lager for standardmodeller for å støtte rask levering. Vi tilbyr også profesjonell installasjonsveiledning og rask teknisk støtte etter salg for alle kunder.
