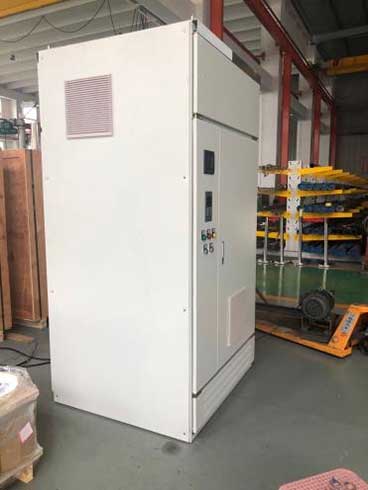

DeElektrisk styreskaper en dedikert enhet som kontrollerer start og stopp av den elektriske nedsenkbare pumpeenheten (ESP), overvåker og registrerer driftsstatusen, og utfører automatisk avslåingsbeskyttelse når unormale forhold oppstår under drift. For tiden er det vanlig å bruke fire typer kontrollskap: strømfrekvensstyreskap, mykstartstyreskap, lavspente variabelfrekvenskontrollskap og mellomspenningsstyreskap med variabel frekvens.
Internasjonal standard: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Nasjonal standard: GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Industristandard: API RP 11S1, API 14F
Enterprise Standard: AT-ST-013
Strømforsyningsspenningsbeskyttelse
Tre-fase strømbeskyttelse
Overbelastningsbeskyttelse
Underlastbeskyttelse
Underspenningsbeskyttelse
Utsatt start
Forsinket nedstenging
Gjeldende opptak
| Modell og spesifikasjon | Nominell strøm (A) | Nominell spenning (V) | A (Bredde) × B (Dybde) × H (Høyde) |
| 1,2kV klasse | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2,5kV klasse | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV klasse | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3,6kV klasse | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Modell og spesifikasjon | Nominell strøm (A) | Nominell spenning (V) | A (Bredde) × B (Dybde) × H (Høyde) |
| 1,2kV klasse | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2,3kV klasse | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Høyde：≤2000m
● Omgivelsestemperatur：-30℃/-22℉ — +50℃/122℉
● Relativ fuktighet:≤85 %
●Fri for brennbare og eksplosive stoffer, gasser som er etsende for isolasjon og ledende støv
●Installert på steder fri for alvorlige vibrasjoner, med vertikal helning ≤ 5°
| Ingen. | Parameternavn | Data |
| 1 | Nominell inngangsspenning | 380 V – 480 V±10 %,3P 380 V – 480 V ±10 %, 3-fase |
| 2 | Nominell inngangsfrekvens | 50 Hz±10 % |
| 3 | Utgangsfrekvens | 0 - 120 Hz, justerbar |
| 4 | Utgangsfrekvensoppløsning | 0,01 Hz |
| 5 | Kontroller strømforsyningsspenningen | AC220V |
| 6 | Nominell utgangseffekt | 110 kW–630 kW |
| 7 | Nominell utgangsstrøm | 215A–1188A |
| 8 | Utgangsspenningsområde | 0 - Inngangsspenning |
| 9 | Likerettertype | 6 - pulsdiode likeretter |
| 10 | Inverter Transistor Type | IGBT |
| 11 | Eksternt kommunikasjonsgrensesnitt | RS485, RS232 |
| 12 | Ekstern kommunikasjonsmodell | Kabel |
| 13 | Beskyttelsesfunksjon | Overbelastning, underbelastning, kortslutning, fasetap, overtemperatur |
| 14 | Kjølemetode | Forsert luftkjøling |
| 15 | Inngangseffektfaktor | 0.98 |
| 16 | Effektivitet | ＞98 % |
| 17 | Utgangsfilter | Sinusbølge |
| 18 | Vurdert driftssyklus | Kontinuerlig |
| 19 | IP-grad / beskyttelsesgrad | IP23 |
| 20 | Overbelastningskapasitet | 150 % nominelt dreiemoment, varighet 60 s |
| 21 | Driftsomgivelsestemperatur | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Lagrings-/transporttemperatur | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Luftfuktighet i omgivelsene | ≤95 % (ved +20 ℃), ikke-kondenserende |
| 24 | Installasjonshøyde | ≤1000m，reduksjon kreves hvis overskredet |
| 25 | Inngangsside harmonisk komponent | H5=36 %, H7=17,8 %, H11=8,1 %, H13=5,3 % |
| 26 | Inngangsside harmonisk innhold | ＜5 % |
| 27 | Kontrollmodus | Flerpunkts V/F, vektor V/F |
| 28 | Innløps- og utløpsledningsmodus | Topp inn og topp ut, bunn inn og bunn ut |
| Ingen. | Parameternavn | Data |
| 1 | Nominell inngangsspenning | 380 V – 690 V ±10 %, 3-fase |
| 2 | Nominell inngangsfrekvens | 50 Hz±10 % |
| 3 | Utgangsfrekvens | 0 - 120 Hz, justerbar |
| 4 | Utgangsfrekvensoppløsning | 0,01 Hz |
| 5 | Kontroller strømforsyningsspenningen | AC 220 V |
| 6 | Nominell utgangseffekt | 110 kW–900 kW |
| 7 | Nominell utgangsstrøm | 202 A–1535 A |
| 8 | Utgangsspenningsområde | 0 - Inngangsspenning |
| 9 | Likerettertype | IGBT |
| 10 | Inverter Transistor Type | IGBT |
| 11 | Eksternt kommunikasjonsgrensesnitt | RS485, RS232 |
| 12 | Ekstern kommunikasjonsmodus | Fiberoptikk |
| 13 | Beskyttelsesfunksjon | Overbelastning, Underlast, Kortslutning, Fasetap, Overtemperatur |
| 14 | Kjølemetode | Forsert luftkjøling |
| 15 | Inngangseffektfaktor | 0.98 |
| 16 | Effektivitet | ＞98 % |
| 17 | Utgangsfilter | Sinusbølge |
| 18 | Vurdert driftssyklus | Kontinuerlig |
| 19 | IP-grad / beskyttelsesgrad | IP23 |
| 20 | Overbelastningskapasitet | 150 % nominelt dreiemoment, varighet 60 s |
| 21 | Driftsomgivelsestemperatur | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Lagrings-/transporttemperatur | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Luftfuktighet i omgivelsene | ≤95 % (ved +20 ℃), ikke-kondenserende |
| 24 | Installasjonshøyde | ≤1000 m; reduksjon nødvendig hvis overskredet |
| 25 | Inngangsside harmonisk komponent | 4 % |
| 26 | Inngangsside harmonisk innhold | ＜5 % |
| 27 | Kontrollmodus | Flerpunkts V/F, vektor V/F |
| 28 | Innløps- og utløpsledningsmodus | Topp inn og topp ut, bunn inn og bunn ut |
| Ingen. | Parameternavn | Data |
| 1 | Nominell inngangsspenning | 0,6 KV –2,6 KV±10 % |
| 2 | Nominell inngangsfrekvens | 50 Hz ± 10 % |
| 3 | Utgangsfrekvens | 0 - 120 Hz, justerbar |
| 4 | Utgangsfrekvensoppløsning | 0,01 Hz |
| 5 | Kontroller strømforsyningsspenningen | AC 220 V |
| 6 | Nominell kapasitet | 45 kVA–300 kVA |
| 7 | Kjølemetode | Forsert luftkjøling |
| 8 | Inngangseffektfaktor | Over 0,98 ved >20 % belastning |
| 9 | Vurdert driftssyklus | Kontinuerlig |
| 10 | IP-grad / beskyttelsesgrad | IP20 |
| 11 | Overbelastningskapasitet | 120 % i 1 time, 150 % i 1 minutt |
| 12 | Driftsomgivelsestemperatur | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Lagrings-/transporttemperatur | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Luftfuktighet i omgivelsene | ≤90 % (ved +20 ℃), ikke-kondenserende |
| 15 | Installasjonshøyde | ≤1000 m; reduksjon nødvendig hvis overskredet |
●Høyden skal ikke overstige 1000 m; reduksjon er nødvendig hvis høyden overstiger 1000 m.
●Omgivelsestemperatur i drift: -5 ℃ til +40 ℃, daglig gjennomsnittstemperatur som ikke overstiger +35 ℃, variasjon i omgivelsestemperatur ikke større enn 5 ℃/t. Hvis omgivelsestemperaturen overstiger det tillatte området, skal passende klimaanlegg utstyres.
●Maksimal relativ fuktighet i omgivelsesluften: ≤ 90 % (ved 20 ℃); ≤ 50 % ved +40 ℃.
●Installasjonsfundamentet skal være fritt for kraftige vibrasjoner og støt, med vertikal helning som ikke overstiger 5 %.
●Operasjonsmiljøet skal være fritt for ledende eller eksplosivt støv, og fritt for gasser eller damper som korroderer metaller eller skader isolasjonen.
●Kontinuerlige spenningssvingninger i AC-inngangsstrømforsyningen skal ikke overstige ±10 % av nominell verdi.
● Frekvensfluktuasjonsområde for vekselstrømnettet: 45 Hz–55 Hz, med frekvensvariasjonshastighet som ikke overstiger ±1 % per sekund.
●For innendørs bruk kun med god ventilasjon; klaringer over og rundt enheten skal være ≥ 700 mm.
● Utstyrt med beskyttelse inkludert overspenning, underspenning, overstrøm, fasetap og kortslutning.
● Utstyrt med LED-skjerm for å vise utgangsstrøm, spenning, frekvens, etc.
●Systemparametre kan stilles inn via tastaturet.
●Den kan fungere i både variabel frekvensmodus og strømfrekvensmodus.
● Under drift med variabel frekvens kan arbeidsmodusen være manuell eller automatisk.
●Starttid og driftsfrekvens kan stilles inn vilkårlig.
Q1: Hvilket utstyr brukes det elektriske kontrollskapet med variabel hastighet hovedsakelig til?
A1: Dette styreskapet med variabel hastighet er spesialstøtteutstyr for alle typer nedsenkbare pumper, for eksempel høytemperaturpumper, dypbrønnpumper og elveinntakspumper. Den passer til vannforsyning fra oljefelt, vannforsyning med dype brønner og prosjekter for inntak av elvevann.
Q2: Hva er kjernefordelene med frekvenskonverteringskontroll sammenlignet med tradisjonell fasthastighetskontroll?
A2: Sammenlignet med tradisjonelle kontrollbokser med fast hastighetElektrisk kontrollskap med variabel hastighetkan justere pumpehastigheten fritt etter behov. Det sparer mer energi, reduserer utstyrsslitasje med myk start, og har full sikkerhetsbeskyttelse, noe som gjør pumpedriften mer stabil, sikker og strømbesparende.
Q3: Kan dette kontrollskapet tilpasse seg tøffe utendørs arbeidsmiljøer?
A3: Ja. Dette elektriske kontrollskapet bruker forseglet industriskall og interne deler av høy kvalitet. Den er støvtett, vanntett og anti-interferens, og kan fungere stabilt i fuktige, støvete og utendørs miljøer for oljefelt, vannbrønn og elvevanninntaksprosjekter.

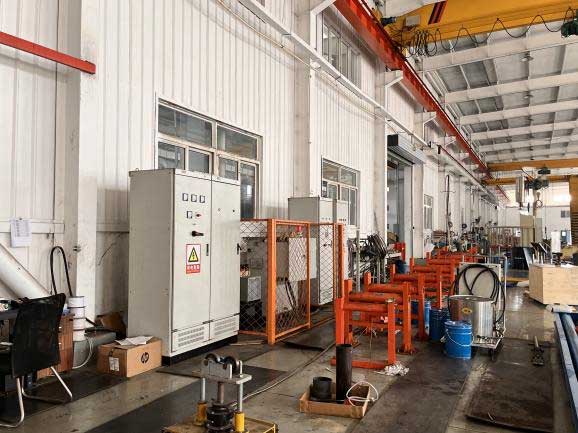

Vi følger streng kvalitetskontroll for hvert elektrisk kontrollskap med variabel hastighet. Til forskjell fra vanlig endelt inspeksjon, testes alle våre skap med avstemte nedsenkbare pumpesett før levering. Hvert utstyr består full kjøretest, hastighetsjusteringstest og lastsimuleringstest. Denne ekte pumpetilpasningstesten sikrer perfekt koordinering mellom skapet og pumpen. Alle produkter leveres kun etter å ha bestått den komplette matchingstesten, for å garantere stabil og pålitelig feltdrift.
Vi har rik erfaring med å utvikle og produsere kontrollutstyr for nedsenkbare pumper. Alle produkter for elektrisk kontrollskap med variabel hastighet er strengt testet, med stabil kvalitet og lav feilrate. Vi støtter tilpassede parametere og funksjoner for å passe til forskjellige pumper og arbeidsforhold. Vi tilbyr komplett konsultasjon før salg, veiledning på stedet og vedlikeholdstjenester etter salg. Våre produkter selges over hele verden, og betjener ulike oljefelt-, vannbrønner- og elvevanninntaksprosjekter med kostnadseffektive og stabile kontrollløsninger.
