Artikkelsammendrag:AnElektrisk styreskaper den sentrale elektriske og kontrollplattformen som kobler sammen kraftdistribusjon, automasjonskomponenter, beskyttelsesenheter, overvåkingssystemer og feltutstyr. Et riktig utformet kabinett kan forbedre driftssikkerheten, forenkle vedlikehold, beskytte sensitive elektriske komponenter og gi mer stabil kontroll over industrimaskineri. Denne artikkelen forklarer strukturen, arbeidsprinsippene, nøkkelkomponentene, valgfaktorene, installasjonshensyn, vedlikeholdspraksis og tilpasningsalternativer som hjelper industrielle brukere å velge et passende elektrisk kontrollskap for krevende bruksområder.
Innholdsfortegnelse
- Hva er et elektrisk kontrollskap?
- Hvorfor er et elektrisk kontrollskap viktig?
- Hvilke komponenter er inne i et elektrisk kontrollskap?
- Hvordan fungerer et elektrisk kontrollskap?
- Hvordan bør du velge et elektrisk kontrollskap?
- Hvilke designfaktorer påvirker kabinettets ytelse?
- Hvor brukes elektriske kontrollskap?
- Hvorfor er tilpasning viktig for industrielle kontrollskap?
- Hvordan kan du vedlikeholde et elektrisk kontrollskap?
- Sjekkliste for valg av elektrisk styreskap
- Hvorfor jobbe med Aote Tianjin Pump Co., Ltd.?
- Ofte stilte spørsmål
- Konklusjon

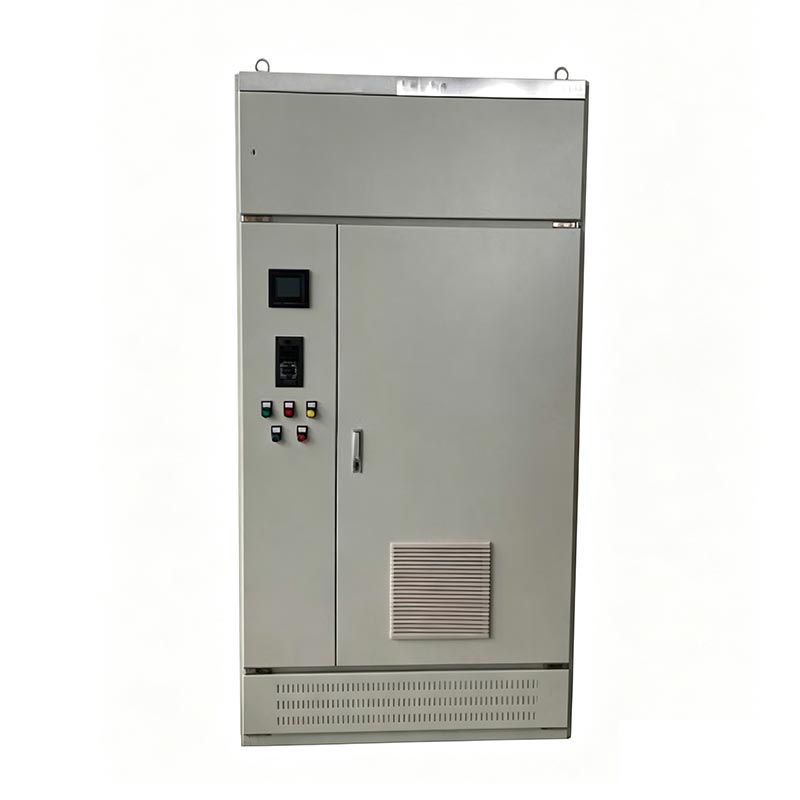

Hva er et elektrisk kontrollskap?
AnElektrisk styreskaper en lukket enhet som brukes til å huse elektriske, elektroniske, beskyttelses-, kontroll- og kommunikasjonskomponenter for industrielt utstyr og automatiserte systemer. I stedet for å installere individuelle elektriske enheter i et anlegg, organiserer et styreskap de viktigste kontrollfunksjonene i ett beskyttet kabinett.
Avhengig av applikasjonen, kan et skap inneholde strømbrytere, kontaktorer, releer, motorbeskyttelsesenheter, programmerbare logiske kontrollere (PLS), frekvensomformere (VFD), rekkeklemmer, strømforsyninger, overvåkingsinstrumenter, kommunikasjonsmoduler, brytere, kjøleutstyr og andre elektriske komponenter.
Skapet fungerer i hovedsak som kontrollsenteret mellom innkommende elektrisk kraft, kontrollsystemet og utstyret som utfører selve arbeidet. I pumpesystemer kan for eksempel skapet motta signaler fra trykksensorer, væskenivåsensorer, strømningsmålere eller andre feltenheter og deretter styre pumpemotorer i henhold til programmerte driftsforhold.
Et skap av høy kvalitet er derfor mer enn en metallkapsling. Det er en integrert ingeniørløsning som må ta hensyn til elektrisk sikkerhet, belastningskrav, miljøforhold, varmestyring, ledningsorganisering, tilgjengelighet og fremtidig vedlikehold.
Hvorfor er et elektrisk kontrollskap viktig?
Industrimaskineri opererer ofte kontinuerlig og under krevende forhold. Ukontrollerte elektriske installasjoner kan skape unødvendige risikoer, inkludert overoppheting, kortslutninger, kablingsfeil, vanskelig feilsøking og uplanlagt nedetid. Et passende konstruert elektrisk kontrollskap takler disse utfordringene ved å bringe viktige elektriske og automasjonsfunksjoner inn i et strukturert system.
- Forbedret elektrisk beskyttelse:Verneinnretninger kan koble fra defekte kretser før skade sprer seg til annet utstyr.
- Sentralisert kontroll:Operatører kan håndtere flere elektriske laster og maskiner fra et klart organisert kontrollpunkt.
- Bedre ledningshåndtering:Riktige terminaler, kabelføring og merking gjør feilsøking enklere.
- Utstyrsbeskyttelse:Kabinettet bidrar til å beskytte interne komponenter mot støv, fuktighet, utilsiktet kontakt og andre miljøpåvirkninger når det er riktig spesifisert.
- Automatiseringsevne:PLS-er, sensorer, VFD-er og kommunikasjonsenheter kan integreres i én koordinert kontrollarkitektur.
- Vedlikeholdseffektivitet:Teknikere kan inspisere og utføre service på elektriske komponenter uten å lete gjennom spredte installasjoner.
- Skalerbarhet:Et nøye planlagt skap kan gi plass og tilkoblingskapasitet for fremtidige modifikasjoner.
For anlegg der pumper, motorer, vifter, kompressorer, transportører eller prosessutstyr er avgjørende for produksjonen, kan pålitelig elektrisk kontroll ha en direkte innflytelse på driftskontinuiteten.
Hvilke komponenter er inne i et elektrisk kontrollskap?
Den nøyaktige konfigurasjonen avhenger av utstyret og kontrollstrategien. Et lite motorstyreskap kan bare inneholde flere beskyttelses- og bryterenheter, mens et sofistikert automatiseringsskap kan integrere dusinvis av elektriske og elektroniske komponenter.
| Komponent | Primær funksjon | Typisk fordel |
|---|---|---|
| Strømbryter | Beskytter kretser mot overdreven strøm og feil | Forbedrer elektrisk sikkerhet |
| Kontaktor | Bytter motorer og andre elektriske belastninger | Muliggjør pålitelig fjernsvitsjing |
| PLC | Utfører programmert kontrolllogikk | Støtter automatisering og sekvensering |
| VFD | Styrer motorhastighet og driftsegenskaper | Forbedrer prosesskontroll og energistyring |
| Stafett | Gir svitsj- og signalgrensesnittfunksjoner | Forenkler kontrolllogikken |
| Terminalblokk | Kobler feltledninger med interne kretser | Gjør ledninger enklere å identifisere og utføre service på |
| Strømforsyning | Konverterer innkommende strøm til nødvendig styrespenning | Gir stabil kontrollkraft |
| Kjøle- eller ventilasjonsenhet | Håndterer intern varme | Bidrar til å forhindre termisk stress |
Komponentvalg bør aldri baseres kun på kjøpspris. Elektriske karakterer, driftsforhold, kompatibilitet, beskyttelseskrav, forventet driftssyklus og servicevennlighet må alle vurderes.
Hvordan fungerer et elektrisk kontrollskap?
Driftsprinsippet er basert på det koordinerte samspillet mellom kraftfordeling, kontrolllogikk, beskyttelse og felttilbakemelding.
Først kommer elektrisk kraft inn i skapet gjennom den angitte innkommende tilkoblingen. En hovedbeskyttelsesenhet gir isolasjon og overstrømsbeskyttelse. Strøm blir deretter distribuert til individuelle kretser i henhold til systemdesignet.
Kontrollkomponenter behandler signaler fra sensorer, brytere, operatørgrensesnitt eller automatiserte kontrollsystemer. Når forhåndsbestemte betingelser er oppfylt, sender kontrollsystemet kommandoer til kontaktorer, releer, VFD-er, ventiler, motorer eller annet tilkoblet utstyr.
For eksempel, i en automatisert pumpeinstallasjon, kan en nivåsensor oppdage at vannstanden har nådd et forhåndsdefinert punkt. PLS-en kan tolke dette signalet og gi en startkommando til den aktuelle pumpen. Hvis trykk, temperatur, overbelastning eller en annen overvåket parameter overskrider en spesifisert grense, kan kontrollsystemet stoppe utstyret eller aktivere en alarm.
Denne lukkede sløyfeprosessen kan oppsummeres som:
- Strøm kommer inn i skapet.
- Beskyttelsesanordninger distribuerer og sikrer elektriske kretser.
- Sensorer og feltenheter gir driftsinformasjon.
- PLS-en eller kontrollsystemet evaluerer de innkommende signalene.
- Kontrollenheter utfører de nødvendige kommandoene.
- Tilbakemeldingssignaler bekrefter driftsstatus.
- Beskyttelsesfunksjoner reagerer på unormale forhold.
Denne arkitekturen lar komplekse industrielle prosesser operere med større konsistens og mindre avhengighet av manuell intervensjon.
Hvordan bør du velge et elektrisk kontrollskap?
Å velge riktig skap begynner med å forstå den komplette applikasjonen i stedet for bare å velge et kabinett basert på fysisk størrelse. De elektriske og mekaniske kravene bør vurderes sammen.
1. Bestem den elektriske belastningen.
Identifiser forsyningsspenning, frekvens, total tilkoblet last, motoreffekter, startstrøm, styrespenning og antall kretser. Utilstrekkelig elektrisk kapasitet kan føre til overoppheting og upålitelig drift.
2. Definer kontrollkravene.
Bestem om applikasjonen krever manuell kontroll, automatisk sekvensering, PLS-kontroll, VFD-drift, fjernovervåking, alarmfunksjoner eller kommunikasjon med et overordnet kontrollsystem.
3. Vurder miljøet.
Temperatur, fuktighet, støv, vanneksponering, etsende stoffer, vibrasjoner og installasjonssted kan alle påvirke valg av kabinett og intern termisk styring.
4. Vurder kravene til motorstyring.
Store motorer kan kreve dedikerte startmetoder, overbelastningsbeskyttelse, mykstartere eller VFD-er. Skapet skal gi tilstrekkelig elektrisk kapasitet og varmeavledning for den valgte motorstyringsarkitekturen.
5. Planlegg vedlikeholdstilgang.
Komponenter bør ordnes logisk slik at teknikere kan identifisere, teste, erstatte og inspisere dem effektivt. Et skap som er teknisk funksjonelt, men vanskelig å betjene, kan øke langsiktige driftskostnader.
6. Tillat rimelig utvidelseskapasitet.
Industrielle systemer endres ofte etter installasjon. Å skaffe passende reserveterminaler, elektrisk kapasitet, fysisk plass og kabelinnføringsmuligheter kan gjøre fremtidige modifikasjoner betydelig enklere.
Hvilke designfaktorer påvirker kabinettets ytelse?
God skapdesign krever oppmerksomhet på detaljer som kanskje ikke er åpenbare fra utsiden. Internt arrangement, varmeutvikling, kabelføring, jording og komponentseparasjon kan alle påvirke påliteligheten.
| Designfaktor | Potensielt problem hvis ignorert | Anbefalt tilnærming |
|---|---|---|
| Varmespredning | Komponent overoppheting og forkortet levetid | Beregn varmebelastning og sørg for passende ventilasjon eller kjøling |
| Kabelføring | Vanskelig feilsøking og signalforstyrrelser | Skille strøm- og kontrollledninger der det er aktuelt |
| Jording | Bekymringer om sikkerhet og elektrisk interferens | Bruk et riktig konstruert jordingsarrangement |
| Komponentavstand | Varmeakkumulering og vanskelig vedlikehold | Oppretthold passende klaringer og servicetilgang |
| Miljøvern | Støv eller fuktighet kommer inn i kabinettet | Velg et kabinett som passer for installasjonsmiljøet |
En annen viktig faktor er elektromagnetisk kompatibilitet. VFD-er og andre kraftelektroniske enheter kan generere elektrisk støy. Riktig kabelhåndtering, jording, skjerming og fysisk separasjon kan bidra til å redusere interferens med sensitive kontrollsignaler.
Hvor brukes elektriske kontrollskap?
Elektriske kontrollskap brukes på tvers av et bredt spekter av industrielle og kommersielle bruksområder. Konfigurasjonen deres endres i henhold til utstyret som kontrolleres.
- Vannforsyning og pumpesystemer
- Avløpsrenseanlegg
- Industrielt prosessutstyr
- VVS og bygningsautomasjonssystemer
- Produksjon av produksjonslinjer
- Transportørsystemer
- Industrielle ventilasjonssystemer
- Booster pumpestasjoner
- Brannvern og vannstyringssystemer
- Landbruksvanningsutstyr
- Energi- og nytteinfrastruktur
- Automatiserte maskiner og produksjonsutstyr
I pumpeapplikasjoner kan skapet koordinere flere pumper, trykksensorer, nivåsensorer, ventiler, alarmer og kommunikasjonsfunksjoner. Dette gjør det mulig å bygge en komplett styringsløsning fremfor bare å slå en pumpemotor av og på.
Hvorfor er tilpasning viktig for industrielle kontrollskap?
Det finnes ingen universell konfigurasjon av elektrisk kontrollskap som passer for enhver industriell installasjon. To anlegg kan bruke lignende motorer, men har svært forskjellige kontrollkrav på grunn av forskjeller i driftstrykk, strømningsbehov, sensorkonfigurasjon, strømforsyning, miljøforhold eller automatiseringsarkitektur.
Tilpasning gjør at skapet kan utvikles rundt selve utstyret og driftsprosessen. Avhengig av prosjektet kan tilpasning innebære:
- Skapdimensjoner og skapkonfigurasjon
- Spesifikasjoner for innkommende strøm
- Antall og klassifisering av kontrollerte motorer
- PLS valg og programmeringskrav
- VFD eller mykstartintegrasjon
- Sensor- og instrumenttilkoblinger
- Lokale operatørkontroller
- Alarm- og indikasjonssystemer
- Fjernovervåking og kommunikasjonsgrensesnitt
- Kabelinnføringsarrangement
- Kjøle- og ventilasjonsløsninger
- Komponentmerker og elektrisk arkitektur
For internasjonale prosjekter bør ingeniørteam også bekrefte at den elektriske designen, komponentklassifiseringen, kapslingskonstruksjonen, kablingspraksis, merking og testprosedyrer er passende for destinasjonsmarkedet og prosjektkravene.
Hvordan kan du vedlikeholde et elektrisk kontrollskap?
Forebyggende vedlikehold er viktig fordi elektriske feil ofte er enklere og rimeligere å løse før de blir store feil. Vedlikehold skal alltid utføres av kvalifisert personell ved bruk av passende elektriske sikkerhetsprosedyrer.
- Inspiser kabinettet:Se etter korrosjon, fysisk skade, løse dører, skadede tetninger og tegn på fuktighet eller støvinntrengning.
- Sjekk elektriske tilkoblinger:Inspiser terminaler, ledninger og tilgjengelige tilkoblinger for løshet, misfarging eller overoppheting.
- Overvåk temperatur:Se etter overdreven varme rundt stasjoner, kontaktorer, strømforsyninger og andre høybelastningskomponenter.
- Inspiser kjøleutstyr:Rengjør filtre, vifter, ventilasjonsåpninger og varmevekslere etter behov.
- Sjekk komponentens tilstand:Skift ut skadede releer, kontaktorer, sikringer, indikatorer eller andre komponenter i henhold til produsentens anbefalinger.
- Gjennomgå alarmer:Undersøk tilbakevendende overbelastnings-, temperatur-, kommunikasjons- eller feilalarmer i stedet for å tilbakestille dem gjentatte ganger.
- Bekreft merking:Sørg for at ledninger, terminaler, brytere og komponenter forblir tydelig identifiserbare.
- Gjennomgå sikkerhetskopierings- og kontrollparametere:Der programmerbare enheter brukes, oppretthold passende registre over konfigurasjoner og programmer.
Vedlikeholdsintervaller bør bestemmes i henhold til driftsmiljøet, utstyrets kritikkalitet, produsentens anbefalinger og gjeldende sikkerhetsprosedyrer.
Sjekkliste for valg av elektrisk styreskap
Før du bestiller eller konstruerer et skap, kan kjøpere bruke følgende sjekkliste for å redusere risikoen for å velge en uegnet konfigurasjon.
| Behov | Spørsmål å bekrefte |
|---|---|
| Strømforsyning | Hva er spenningen, frekvensen, fasen og tilgjengelige kortslutningsforhold? |
| Laste | Hvor mange motorer eller elektriske belastninger vil bli kontrollert? |
| Motorstyring | Er det nødvendig med direkte start, stjerne-trekant, myk start eller variabel hastighet? |
| Automasjon | Er det nødvendig med en PLS, HMI, fjernovervåking eller kommunikasjonsgrensesnitt? |
| Miljø | Vil skapet bli utsatt for varme, fuktighet, støv, kjemikalier, vibrasjoner eller utendørsforhold? |
| Vedlikehold | Kan teknikere trygt få tilgang til og identifisere interne komponenter? |
| Ekspansjon | Er det nødvendig med ekstra kapasitet for fremtidig utstyr eller sensorer? |
Hvorfor jobbe med Aote Tianjin Pump Co., Ltd.?
Aote Tianjin Pump Co., Ltd.leverer løsninger for elektrisk kontrollskap designet for å støtte pumpe- og industrielle kontrollapplikasjoner. Fordi styreskapet er nært forbundet med ytelsen til pumper og relatert utstyr, er riktig integrering avgjørende for å oppnå pålitelig drift.
For et pumpesystem bør en egnet kontrollløsning ikke behandles som en isolert elektrisk boks. Skapet må samsvare med motorkarakteristikk, pumpedriftskrav, sensorsignaler, beskyttelsesfunksjoner, kontrolllogikk og kundens installasjonsmiljø.
En prosjektorientert tilnærming kan hjelpe kundene med å løse praktiske problemer som:
- Koordinering av flere pumper i ett kontrollsystem
- Håndtering av automatiske start- og stoppforhold
- Integrering av trykk, nivå, strømning og andre sensorsignaler
- Gir motor overbelastning og elektrisk beskyttelse
- Støtter pumpedrift med variabel hastighet der det er nødvendig
- Forbedre sentralisert overvåking og operatørkontroll
- Tilpasning av skapkonfigurasjonen til prosjektspesifikke krav
Når du velger en leverandør, bør kundene gi detaljert informasjon om strømforsyning, motorklassifisering, pumpemengde, kontrollmetode, sensorer, installasjonsmiljø, kommunikasjonskrav og gjeldende prosjektstandarder. Disse detaljene gjør at kontrollløsningen kan konfigureres rundt den faktiske applikasjonen i stedet for å stole på et uegnet standardarrangement.
Ofte stilte spørsmål
Q1: Hva er hovedformålet med et elektrisk kontrollskap?
Et elektrisk kontrollskap sentraliserer elektrisk distribusjon, utstyrsbeskyttelse, kontrolllogikk, overvåking og automasjonsfunksjoner. Det gir et organisert grensesnitt mellom strømforsyning, kontrollsystem, sensorer og industrielt utstyr.
Q2: Kan et elektrisk kontrollskap kontrollere flere pumper?
Ja. Et riktig konstruert kabinett kan kontrollere flere pumper ved hjelp av kontaktorer, motorbeskyttelsesenheter, VFD-er, PLS-er, releer og andre komponenter. Den nøyaktige konfigurasjonen avhenger av antall og klassifiseringer til pumpene og den nødvendige driftssekvensen.
Q3: Krever et elektrisk kontrollskap en PLS?
Ikke alle skap krever en PLS. Enkle systemer kan bruke brytere, releer, kontaktorer og beskyttelsesenheter, mens mer avanserte applikasjoner drar nytte av PLS-basert kontroll for sekvensering, overvåking, alarmer, kommunikasjon og automatisering.
Q4: Kan et styreskap installeres utendørs?
Ja, forutsatt at kabinettet, kjølesystemet, elektriske komponenter, kabelinnføringer og miljøvern er riktig valgt for utendørsforhold. Væreksponering, fuktighet, temperaturvariasjoner, støv og direkte sollys bør vurderes under utformingen.
Q5: Hvorfor trenger et elektrisk kontrollskap kjøling?
Elektriske komponenter genererer varme under drift. Driver, strømforsyninger, kontaktorer og andre høybelastningsenheter kan produsere betydelig termisk energi. Hvis varmen ikke håndteres tilstrekkelig, kan komponenttemperaturen øke og påvirke påliteligheten og levetiden.
Q6: Hvilken informasjon bør jeg oppgi når jeg ber om et tilpasset skap?
Nyttig informasjon inkluderer forsyningsspenning, frekvens, fase, motormengde og effekt, pumpespesifikasjoner, kontrollkrav, sensortyper, kommunikasjonskrav, installasjonssted, miljøforhold, skapdimensjoner hvis spesifisert, og eventuelle prosjektspesifikke elektriske krav.
Q7: Hvor ofte bør et elektrisk kontrollskap inspiseres?
Inspeksjonsfrekvensen avhenger av driftsforhold, utstyrets kritikalitet, miljøeksponering, produsentens anbefalinger og gjeldende sikkerhetsprosedyrer. Skap i støvete, fuktige, etsende eller høye temperaturer kan kreve hyppigere inspeksjon enn skap installert i rene innendørsanlegg.
Q8: Kan et elektrisk kontrollskap støtte fjernovervåking?
Ja. Avhengig av systemarkitekturen kan PLS-er, kommunikasjonsmoduler, HMI-er, industrielle nettverk og andre grensesnitt integreres for å gi ekstern statusovervåking, alarmer, driftsdata og kontrollfunksjoner.
Q9: Hvorfor er skaptilpasning å foretrekke fremfor å velge et generisk skap?
Tilpasning gjør at funksjonene for elektrisk arkitektur, komponentklassifiseringer, kontrolllogikk, kabinettkonfigurasjon, kjøling, kabling og kommunikasjon samsvarer med den faktiske applikasjonen. Dette kan forbedre servicevennligheten og unngå unødvendige komponenter eller utilstrekkelig kapasitet.
Konklusjon
AnElektrisk styreskaper en kritisk del av moderne industriell automasjon fordi den bringer kraftdistribusjon, beskyttelse, kontroll, overvåking og kommunikasjonsfunksjoner sammen i et organisert system. Det riktige kabinettet kan gjøre industriutstyr enklere å betjene, overvåke, beskytte og vedlikeholde.
Den beste løsningen avhenger av mer enn skapdimensjoner. Elektrisk belastning, motoregenskaper, kontrolllogikk, miljøforhold, termisk styring, ledningsorganisering, beskyttelseskrav, kommunikasjonsfunksjoner og fremtidig utvidelse bør alle evalueres før ferdigstillelse av designet.
For pumpestasjoner og vannhåndteringsapplikasjoner er forholdet mellom pumpen, motoren, sensorene, kontrolllogikken og det elektriske kontrollskapet spesielt viktig. En riktig integrert løsning kan hjelpe operatører med å oppnå pålitelig automatisk drift samtidig som systemovervåking og vedlikehold blir mer håndterlig.
