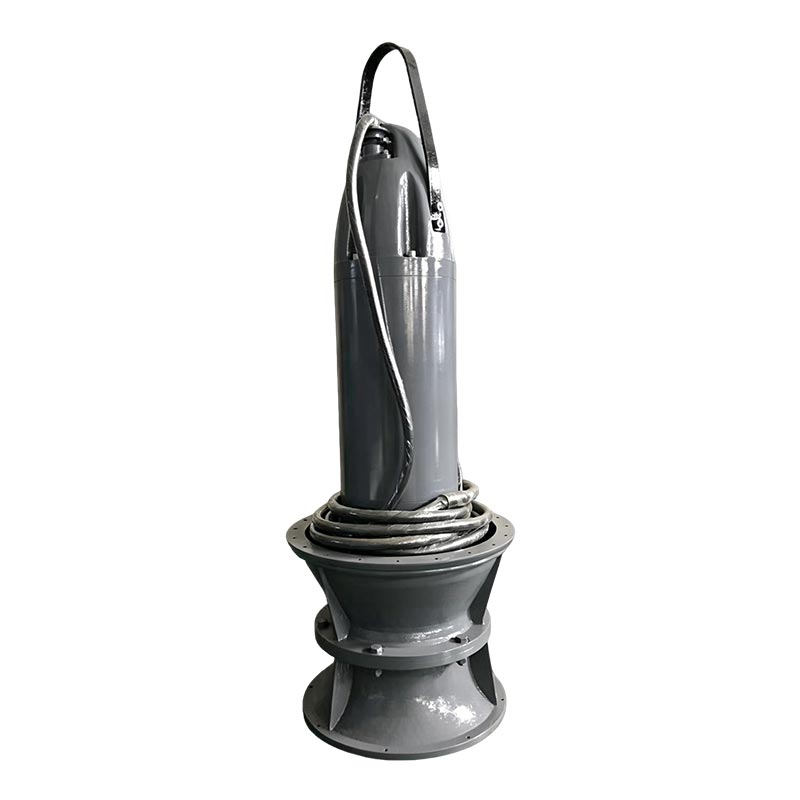

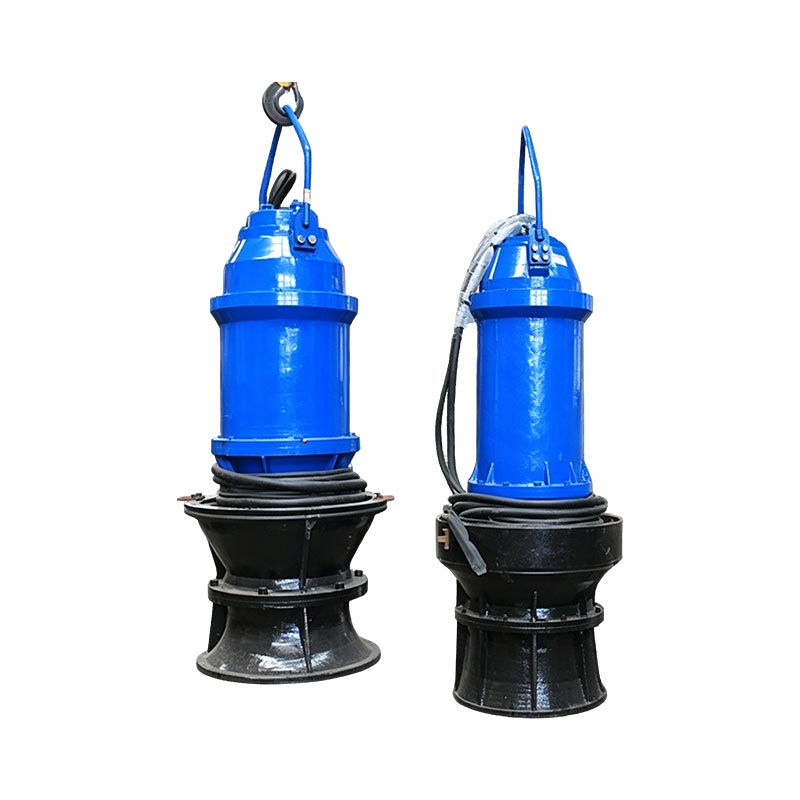

Den nedsenkbare aksialstrømningspumpen for irrigasjon er konstruert for store vannoverføringsapplikasjoner krever høy strømningskapasitet og lavt driftshode.
Designet med en integrert nedsenkbar motor og pumpestruktur, gir denne serien en praktisk løsning for landbruksvanningssystemer, elvevanninntaksstasjoner, flomdreneringsprosjekter og kommunalt vann ledelse anlegg hvor kontinuerlig og pålitelig vannoverføring er nødvendig.
Sammenlignet med konvensjonelle tørrinstallerte aksialstrømspumpesystemer, forenkler den nedsenkbare utformingen installasjonen, reduserer pumpestasjonskonstruksjonskravene, og forbedrer driftsstabiliteten i miljøer med fluktuerende vannstander.
Motoren er plassert over pumpeseksjonen, og hele enheten fungerer nedsenket i vann.
De viktigste strukturelle funksjonene inkluderer:
• Integrert pumpe-motorkonfigurasjon
• Justerbare impellerblader
• Helt lukket nedsenkbar motor
• Mekanisk tetningssystem
• Automatisk overvåkingsbeskyttelsessystem
Sett fra innløpssiden roterer pumpehjulet mot klokken.
Den justerbare impellerdesignen gjør at pumpen opprettholder effektiv ytelse under forskjellig drift forhold, gjør den egnet for applikasjoner med skiftende strømningskrav.
Aksialstrømspumper er spesielt designet for bruksområder der store mengder vann må flyttes med relativt lave trykkkrav.
Typiske bruksområder inkluderer:
• Landbruksvanningskanaler
• Elvevanninntakssystemer
• Reservoarvannoverføring
• Flomkontroll pumpestasjoner
Tradisjonelle pumpestasjoner krever vanligvis:
• Separat motorinstallasjon
• Store utstyrsrom
• Kompleks opprettingsarbeid
Den integrerte nedsenkbare strukturen gjør at pumpeenheten kan operere direkte under vann, noe som reduserer over bakken konstruksjonskrav og gjøre den egnet for steder med begrenset plass.
For vannings- og flomkontrollprosjekter kan vannstanden endre seg betydelig.
Den nedsenkbare motordesignen gir:
• Effektiv motorkjøling
• Redusert driftsstøy
• Pålitelig kontinuerlig drift
Valg av riktig pumpetype avhenger hovedsakelig av strømningskrav, trykkhøydeforhold og bruksmiljø.
| Serie | Pumpetype | Anbefalte applikasjoner |
| QZB | Nedsenkbar aksialstrømspumpe | Anvendelser med høy strømning og lav vannoverføring |
| QHB | Nedsenkbar blandet strømningspumpe | Påføringer med høyere hode med skiftende vannnivåer |
Stor vannvolumoverføring er nødvendig Pumpehodet er relativt lavt Kontinuerlig vanning eller drenering er nødvendig
Det kreves høyere hodeytelse Vannstanden endres betydelig Bedre hydraulisk tilpasningsevne er nødvendig
QZB-serien er tilgjengelig i flere størrelser for å møte ulike prosjektkrav.
Eksempel: 700QZB-100
| Kode | Beskrivelse |
| 700 | Pumpeutløpsdiameter (mm) |
| QZB | Senkbar aksialstrømspumpeserie |
| 100 | 1/10 av pumpespesifikk hastighet |
| Modellserie | Typisk applikasjon |
| 350QZB-serien | Små vannings- og vannoverføringsprosjekter |
| 400QHB-serien | Medium flow blandet flow applikasjoner |
| 500QZB-serien | Landbruksvanning og kommunal vannoverføring |
| 600QZB-serien | Industrielle og store vanningsanlegg |
| 700QZB-serien | Storskala avløps- og vannforvaltningsprosjekter |
| 800QZB-serien | Vannoverføringsapplikasjoner med høy kapasitet |
| 900QZB-serien | Store ingeniørprosjekter som krever høy flytytelse |
350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, etc.
QZB og QHB aksialstrøm nedsenkbare pumper er allment anvendelige for bruk i industri- og gruveanlegg, verft, urbane vannforsynings- og avløpssystemer, landbruksvanning og kraftverksvannforsyning og drenering systemer.
QZB nedsenkbare aksialstrømspumpe er egnet for applikasjoner som krever lavt trykk og høye strømningshastigheter; QHB nedsenkbar pumpe med blandet strømning har høy effektivitet og utmerket kavitasjonsmotstand, noe som gjør den egnet for applikasjoner med betydelige svingninger i vannstand og relativt høye fallhøydekrav.
Disse produktene er designet for å håndtere råvann eller lett forurenset avløpsvann, med en maksimal væsketemperatur av 50 °C, et pH-område på 4 til 10, et volumetrisk forhold mellom suspenderte stoffer under 2 %, og en spesifikk vekt på mindre enn 1,2 × 10³ kg/m². Å bruke disse produktene er den mest effektive løsningen for flomsikring av kraftstasjonsmotorer i elv og innsjøområder hvor vannstanden svinger betydelig.

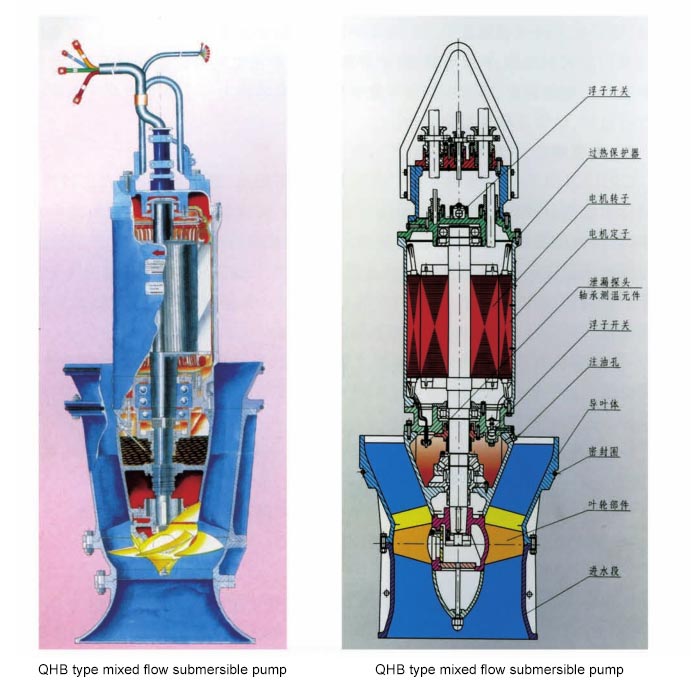

Motoren til den nedsenkbare aksialstrømningspumpen for irrigasjon er plassert over pumpen. Den nedsenkbare motoren har en tørr-type design med klasse F isolasjon, pålitelige mekaniske og hjelpetetninger, og er utstyrt med beskyttelsesanordninger mot lekkasje og mot temperaturstigning i innvendige viklinger og lagre.
Den leveres med et kontrollskap, som sikrer sikker og pålitelig drift. Pumpen er egnet for et bredt spekter av vann kvaliteter og miljøforhold, har justerbare impellerblader, og opererer over et bredt spekter av driftsforhold.
Sett fra innløpet roterer pumpehjulet mot klokken.
Aksialstrømspumper er designet for svært høye strømningshastigheter og lav trykkhøyde, mens blandede strømningspumper gir bedre ytelse når høyere fallhøyde og skiftende driftsforhold er nødvendig.
Ja. QZB-serien er egnet for overføring av råvann fra elver, reservoarer og vanningskanaler når vann inneholder begrensede suspenderte partikler.
Den integrerte nedsenkede strukturen reduserer installasjonskravene, forbedrer motorkjøling, reduserer støy og tillater fleksibel installasjon på steder med begrenset plass.
Kunder bør oppgi:
Nødvendig strømningshastighet
Pumpehode
Vannkildeforhold
Installasjonsmetode
Krav til strømforsyning
Våre ingeniører kan anbefale en passende pumpemodell basert på prosjektforholdene.
Lillian Long / Salgssjef

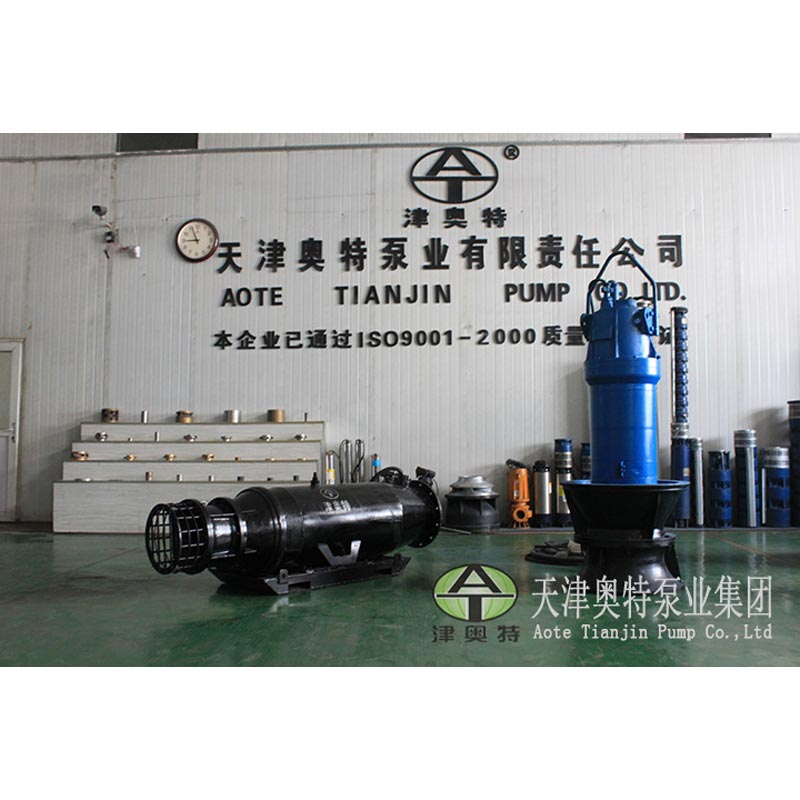

Aote Tianjin Pump Co., Ltd.
