Elektrisk nedsenkbar pumpe for oljebrønn

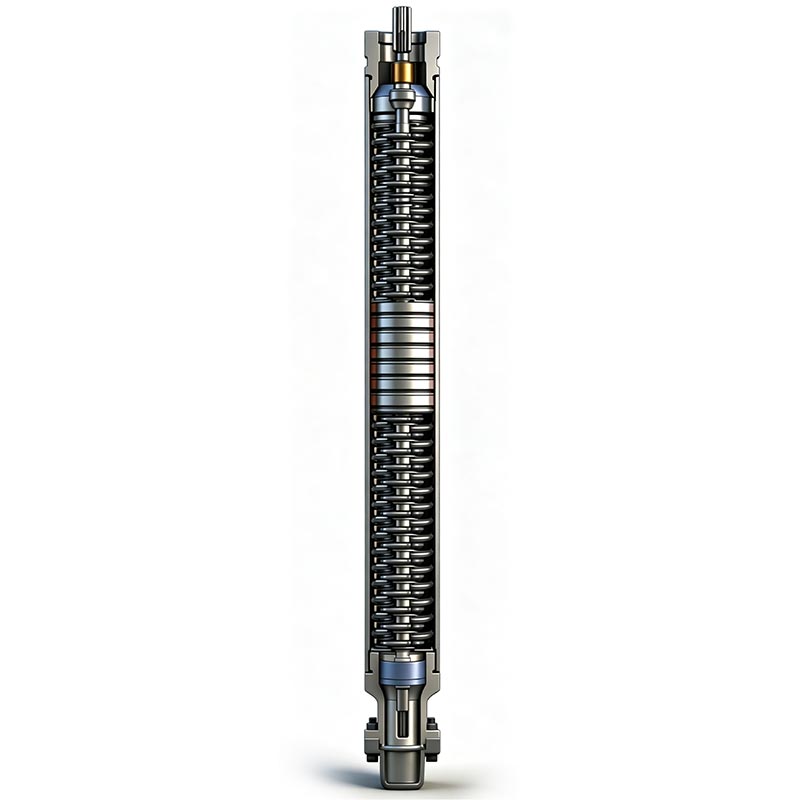

En elektrisk nedsenkbar pumpe (ESP) er en nedihulls kunstig løfteanordning som brukes til å forbedre oljebrønnens produktivitet. Det er det primært brukt i middels dype oljebrønner, høyvannskåret oljebrønner, tungoljebrønner og produksjonsbrønner i offshore oljefelt. Systemet består av kjernekomponenter som en nedsenkbar motor, en beskytter, en gass-væske separator, og en flertrinns sentrifugalpumpe. Motoren driver pumpeenheten til å rotere med høy hastighet, kontinuerlig løftende råolje fra brønnen til overflaten.

Sammenlignet med tradisjonelle mekaniske oljeutvinningsmetoder tilbyr ESP-er fordeler som et bredt forskyvningsområde, tilpasningsevne til dype brønnmiljøer, mindre overflatefotavtrykk og sterk kontinuerlig operasjonsevne. De kan tilpasses i henhold til brønndybde, foringsrørstørrelse, råoljeviskositet, gassinnhold og korrosivt miljø, gir en pålitelig kunstig løfteløsning for langsiktig stabil oljefeltproduksjon.

Produktets arbeidsprinsipp

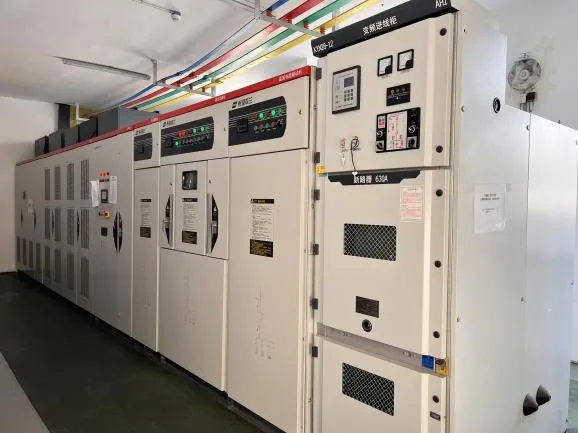

ESP-systemet er installert under oljebrønnvæskenivået og leverer strøm til den nedihulls nedsenkbare motoren via et overflatekontrollskap.

Under drift:

Den nedsenkbare motoren driver en flertrinns sentrifugalpumpe for å rotere;

Brønnvæske kommer inn i pumpekroppen gjennom innløpet;

Flertrinns impeller øker trykket gradvis;

En blanding av råolje, naturgass og formasjonsvann transporteres til overflaterørledningen;

En beskytter isolerer brønnvæsken fra motorens indre smøreolje, og sikrer langsiktig stabil drift av motoren.

ESP øker produksjonskapasiteten gjennom kontinuerlig nedihulls trykksetting, noe som gjør den spesielt egnet for oljebrønner med utilstrekkelig naturlig trykk eller de som krever forbedret utvinningseffektivitet.

Material- og produksjonsteknologi

Pumpetrinnet er laget av korrosjonsbestandig legert stål og presisjons CNC-maskinert for å sikre jevn flyt og høy effektivitet.

Den nedsenkbare motoren bruker høytemperaturbestandige isolasjonsmaterialer, som sikrer stabil drift selv i miljøer med høy temperatur nede i borehullet. Beskytteren bruker spesiell isolasjonsolje for effektivt å forhindre råolje, saltvann og gass som kommer inn i motorkomponentene.

Alle kritiske komponenter gjennomgår anti-korrosjonsbelegg og forseglingsbehandling. Vårt automatiserte samlebånd sikrer presis matching av hver komponent. Hver elektrisk nedsenkbar pumpe for ferdige oljebrønner gjennomgår en komplett nedihullssimuleringstest før levering.

Nøkkelytelsesfunksjoner

1. Egnet for komplekse oljebrønnmiljøer

ESP kan brukes på: dype brønner, retningsbrønner, offshoreplattformbrønner, oljebrønner med høyt vann, tungolje termiske utvinningsbrønner og små foringsbrønner.

2. Høy produksjonskapasitet

Flertrinns sentrifugalpumpedesignet gir kontinuerlig og stabil løftekapasitet, og gir bedre produksjon effektivitet i høyproduksjons oljebrønner sammenlignet med tradisjonelt pumpeutstyr.

3. Reduserte krav til overflateutstyr

Hele pumpeenheten er installert nede i hullet: reduserer overflateutstyrets fotavtrykk, reduserer driftsstøy og gjør den egnet for miljøer med begrenset plass som offshoreplattformer.

4. Utmerket korrosjonsbestandighet

For svovelholdige, høysalt- og høytemperaturreservoarer, legert stål og rustfritt stål, sammen med anti-korrosjonsbelegg, kan brukes til å forbedre den langsiktige påliteligheten til utstyret.

Påføring av 4,5-tommers kabinett med minimum indre diameter 99,6 mm for enhetskonfigurasjon

Påføring av 5,5-tommers kabinett med minimum indre diameter 118,6 mm for enhetskonfigurasjon

Påføring av 7-tommers kabinett med minimum indre diameter 150,4 mm for enhetskonfigurasjon

Påføring av 8-5/8-tommers foringsrør med minimum indre diameter 196,2 mm for enhetskonfigurasjon

Påføring av 10-3/4-tommers foringsrør med minimum indre diameter 247,9 mm for enhetskonfigurasjon

Hvilke faktorer må tas i betraktning når du velger en elektrisk nedsenkbar pumpe?

Å velge en ESP er ikke bare basert på kraft; det krever omfattende vurdering av følgende:
1. Brønndybde: Jo dypere brønnen er, jo høyere er hodet og desto større kraft kreves.
2. Produksjonskrav: Bestem antall pumpetrinn og fortrengning basert på mål daglig produksjon.
3. Egenskaper for råolje: Inkludert råoljeviskositet, sandinnhold, vannkutt og gass-oljeforhold.
4. Borehullsforhold: Inkludert foringsrørstørrelse, temperatur, korrosivt miljø og brønnhellingsvinkel. Ved å matche disse parameterne fullstendig, kan risikoen for ESP-overbelastning, gasslås og tidlig feil reduseres.

Hovedapplikasjonsscenarier

Elektriske nedsenkbare pumper for oljebrønner er mye brukt i:
Utbygging av oljefelt på land
Offshore plattform oljeproduksjon
Dyp oljebrønnproduksjon
Høye vannavskårne reservoarer
Termisk utvinningsprosjekter for tungolje
Retningsbestemte og horisontale brønner
De er spesielt egnet for oljefeltprosjekter som krever langsiktig kontinuerlig produksjon og høy daglig produksjon.

Tilbehørskompatibilitet

Denne ESP-en følger enhetlige API-dimensjonsstandarder, perfekt matchende støttetilbehør inkludert ESP-flatkabel, brønnhodetetningsenhet, kontrollskap med variabel frekvens, sil og strømningsmåler. Standard grensesnitt realiserer rask montering på stedet, forenkler installasjon og senere inspeksjonsvedlikehold, forkorter brønnfullføring byggesyklus.

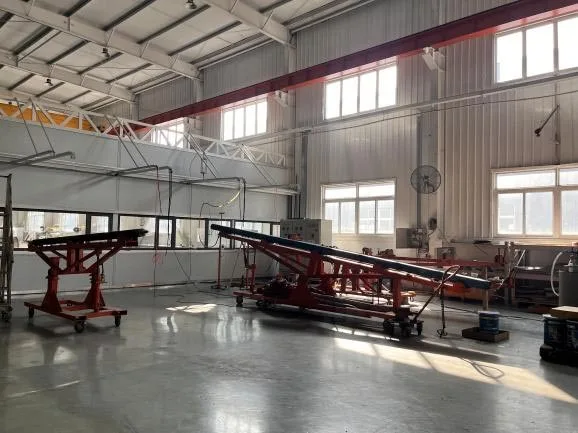

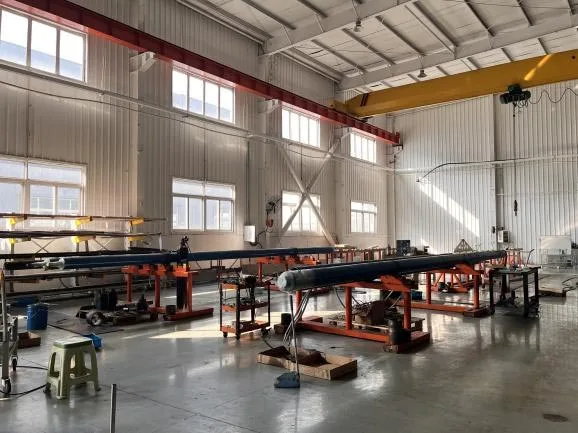

Fabrikkproduksjon og kvalitetskontroll

Under produksjonen gjennomgår nøkkelkomponenter omfattende testing:
Testing av kjemisk sammensetning av råvarer
CNC presisjonsmaskinering testing
Rotor dynamisk balanseringstesting
Testing av motorens isolasjonsytelse
Pumpeenhet trykktesting
Testing av tetningsytelse
Fullfør simuleringstesting av maskindrift
Alle ESP-systemer gjennomgår ytelsesverifisering før de forlater fabrikken for å sikre at de oppfyller de langsiktige operasjonelle kravene til oljefeltet.

FAQ

Q1: Hvilke arbeidsforhold passer best med elektrisk nedsenkbar pumpe for oljebrønn?

A1: Den brukes hovedsakelig til dype oljebrønner, tungoljebrønner og offshore produksjonsbrønner. Det gir stabil høyflyt kunstig løft i smale foringsrør og nedihullsmiljøer med høy temperatur.

Q2: Hvordan motstår ESP korrosjon fra formasjonslake?

A2: Nøkkelstrøm- og transmisjonskomponenter bruker anti-svovellegeringsmateriale med anti-korrosjonsbelegg. Den innebygde beskytter isolerer etsende væske for å beskytte motorkjernen, og oppnår langsiktig underjordisk drift.

Q3: Kan vi justere pumpeparametrene for spesielle reservoarbehov?

A3: Ja. Vi tilbyr profesjonell OEM elektrisk nedsenkbar pumpe for oljebrønn-service, tilpasser pumpetrinn, motorkraft og anti-korrosjonskvaliteter i henhold til brønndybde, råviskositet og formasjonsvannsammensetning.

Hvorfor velge vårt ESP-system?

Vi spesialiserer oss på produksjon av kunstig løfteutstyr for oljefelt, og tilbyr komplette ESP-konfigurasjonsløsninger skreddersydd for ulike brønnforhold.

Våre fordeler inkluderer:
Støtte for forskjellige hylsterstørrelser
Tilbyr komplette systemer inkludert pumper, motorer og beskyttere
Støtte for tilpassede korrosjonsbestandige materialer
Dekker behovene til både onshore og offshore oljefeltapplikasjoner
Tilbyr OEM-produksjonstjenester
Et omfattende reservedelsforsyningssystem
Fullfør ytelsestesting før forsendelse

Fra utstyrsvalg og systemtilpasning til vedlikeholdsstøtte etter salg, gir vi stabil og pålitelig ESP løsninger for olje- og gasskunder over hele verden.
