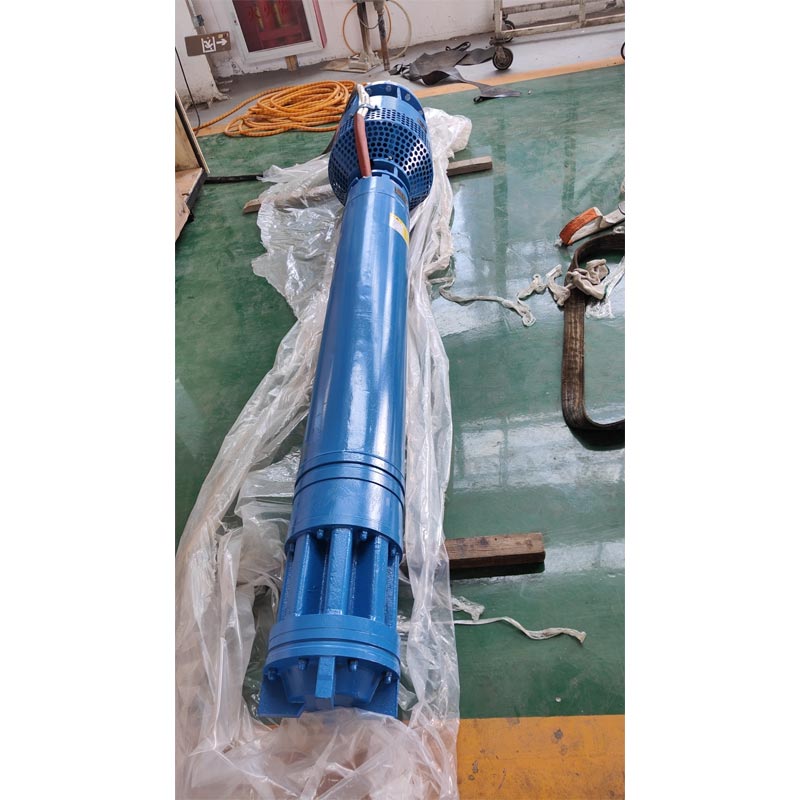

Vårt firmas A5QJ-serie dypbrønn nedsenkbar pumpe for irrigasjon er designet for utvinning av grunnvann fra dyp brønner, samt vanninntaksprosjekter fra elver, reservoarer og kanaler. Mye brukt i jordbruksland vanning, innenlands vannforsyning for mennesker og husdyr i fjellområder, den er også tilgjengelig for drenering i byer, fabrikker, jernbaner, gruver og byggeplasser.
1. Integrert motor og pumpestruktur, nedsenkbar undervannsdrift med høy sikkerhet og pålitelighet.
2.Ingen spesielle krav til brønnforingsrør; stigerøret trenger kun å tåle tilsvarende arbeidstrykk.
3. Enkel installasjon, drift og vedlikehold, liten gulvplass okkupasjon; ingen pumpehuskonstruksjon er nødvendig.
4.Kompakt struktur og lavt råvareforbruk.
| Punkt | Spesifikasjon |
| Pumpetype | Vertikal dypbrønn nedsenkbar pumpe |
| Struktur | Flertrinns sentrifugalpumpe |
| Motortype | Trefaset asynkron nedsenkbar motor |
| Nominell spenning | 380V / 660V |
| Hyppighet | 50 Hz |
| Strømningsområde | Tilpasset |
| Hodeområde | Opp til 900 m |
| Installasjonstype | Vertikal installasjon |
| Kjølemetode | Vannfylt motorkjøling |
| Middels temperatur | ≤20℃ |
| PH rekkevidde | 6,5–8,5 |
| Fast partikkelinnhold | ≤0,01 % |
1,3-fase vekselstrømforsyning: 50Hz frekvens, merkespenning 380V eller 660V (tillatt toleranse ±5%).
1. Innhold av faste partikler etter masse ≤ 0,01 %.
2.PH-verdien for pumpet væske varierer fra 6,5 til 8,5.
3. Middels temperatur ≤ 20 ℃.
4. Innløpet til dyp brønn nedsenkbar pumpe for vanning bør være minst 1 m under dynamisk vannstand; maksimal nedsenkningsdybde er 70m under statisk vannstand; pumpebunnen holder minimum 1m klaring fra brønnbunnen.
5. Rett brønnforingsrør med glatt innervegg og ingen forskyvning av foringsrøret.
1. Dypbrønns nedsenkbar pumpe for irrigasjon består av nedsenkbar 3-fase asynkron motor og pumpehus. Motoren er direkte koblet til den øvre pumpeenheten. Pålitelig akseltetning montert på toppmotoraksel forhindrer krysslekkasje mellom internt motorkjølevann og pumpet medium, sikrer langsiktig stabil drift.
2. Pumpen er ensugende flertrinns vertikal sentrifugaltype; matchet motor er vannfylt våt-type vertikal nedsenkbar asynkronmotor, tilkoblet via tønnekobling.
3. Motorviklingen bruker nylonbelagt PE vanntett magnettråd; motorhulen er fylt med rent ferskvann.
4. Vannsmurte styrelagre brukes til motor. Trykklager på motorbunnen har toveis aksialt skyvekraft fra pumpen. Versjon med høyt hode utstyrer nikkelholdig kobber vifteformede trykkputer matchet med importerte Phylos glideplater for aksial lastbæring.
5. En ekstra aksial kraftbærende komponent er installert mellom pumpe og motor på høyløftmodeller, maksimalt hode opp til 900m.
1.Fyll motorrommet med rent ferskvann før oppstart; tøm alt innvendig vann for vinterlagring for å unngå frostsprengning.
2.Test isolasjonsmotstanden til enheten regelmessig, verdien skal ikke være lavere enn 0,5 MΩ.
3.Standard garantiperiode: 1 år under normal drift.
Eksempel: QJ80-100-37
| Kode | Betydning |
| Q | Nedsenkbar type |
| J | Deep Well Application |
| 80 | Nominell strømning: 80 m³/t |
| 100 | Nominell hode: 100 m |
| 37 | Motoreffekt: 37 kW |
Før de velger en pumpemodell, bør kundene bekrefte følgende informasjon:
Bestem nødvendig vannproduksjon i henhold til vanningsareal og vannbehov.
Beregn nødvendig løftehøyde inkludert:
• Brønndybde
• Vertikal løfteavstand
• Trykktap i rørledningen
• Krav til terminal vanntrykk
Velg en pumpediameter som passer for det eksisterende brønnforingsrøret.
Bekreft spenning, frekvens og tilgjengelig elektrisk kapasitet.
Sjekk vanntemperatur, PH-verdi og partikkelinnhold.
Ved å oppgi disse parameterne kan du sikre at den valgte pumpen leverer forventet ytelse.
| Feilfenomener | Årsaker | Løsninger |
| Hodet er utilgjengelig, ikke noe vann som kan absorberes eller utilstrekkelig vannutslipp. | 1.Dynamisk vannstand faller under tillatt min. dynamisk vannstand; 2. Brudd i løfterør felles; 3.Reversering rotasjon av motoren; 4.Reduksjon i spenning; 5. Blokkert vann innløp; 6. Skadet kobling. |
1. Øk pumpetrinn og løfterør for å øke brønndybden; 2. Reparer brudd; 3.Skift ut ledningen kontakt; 4.Sjekk spenningen; 5. Vask vanninntaket; 6.Skift koplingen. |
| Motoren går ikke ved oppstart, med buzz. | 1.Bearing anfall; 2.Enfaset drift av motoren. |
1. Undersøk og reparer skadede deler; 2.Sjekk tilkoblingsledningen, og finn fasefeil. |
| Overstor amperemeter pekesvinge | 1.Dynamisk vannstand synker til absorpsjonsinnløpet; 2.Dynamisk vannstand faller under tillatt min.dynamisk vannstand; |
1. Reduser vannutslipp, og øk nedsenkningsdybden. |
| Kraftig vibrasjon av enheten | 1. Pumpespindelen er bøyd; 2. Slitasje på enhetens lagerdel er for stor; 3.For intens gass; 4. Skadet kobling. |
1. Kalibrer spindelen; 2.Skift ut lageret; 3.Forstørr portventilen; 4.Skift koplingen. |
| Fall i flyt | 1. Slitasje ved bruk av ring; 2. Blokkert vanninntak; 3.Lekkasje ved skjøt mellom løfterør el skjell. |
1. Reparer eller bytt ut slitte deler; 2. Vask vanninntaket; 3.Sjekk koblingsdelen. |
| Plutselig reduksjon i isolasjonsmotstand | 1. Dårlig kvalitet på motorkabelkontakten; 2. Skadet isolasjon av motorrotatorledninger; 3. Slitt kabel. |
1.Koble til kabelkontakten igjen; 2. Reparer motorledninger; 3. Reparer skader. |
| Økning i strømforbruk (amperemeterindikasjon overskrider nominell verdi) |
1. Slitt løpehjul; 2. Interkontakt mellom motoren etter at lageret er slitt; 3. Slitasje mellom impeller og skall. |
1. Undersøk og reparer pumpen; 2. Undersøk og reparer motor; 3. Kontroller strømmen og kontroller motorens skyvekraft peiling. |
En dypbrønn nedsenkbar pumpe brukes hovedsakelig for å hente ut grunnvann fra dype brønner og tilføre vann til vanning, husholdningsbruk, industrielle applikasjoner og andre vannoverføringsprosjekter.
Ja. ATQJ-serien er designet for landbruksvanning, sprinkleranlegg, drivhusvanning og annet landbruksvannforsyningsapplikasjoner.
Kunder bør oppgi:
• Nødvendig strømningshastighet
• Pumpehode
• Brønndybde
• Brønndiameter
• Informasjon om vannkilder
• Krav til strømforsyning
Ja. AOTE-pumpe kan tilpasse pumpeparametere inkludert strømningshastighet, trykkhøyde, motoreffekt, spenning og materialer i henhold til prosjektkrav.
Den tillatte installasjonsdybden avhenger av valgt modell og driftsforhold. Modeller med høyt hode kan oppnå løftehoder opp til 900 meter.
Regelmessige kontroller av isolasjonsmotstand, kabeltilstand, driftsstrøm og vanneffekt anbefales å opprettholde stabil ytelse.
AOTE har spesialisert seg på pumpeproduksjon i mange år, og har levert dype brønner nedsenkbare pumper for landbruks-, industri- og kommunale applikasjoner. Med erfaren ingeniørevne og fleksibel produksjon prosesser, støtter vi standardmodeller samt tilpassede pumpeløsninger for ulike vannforsyningsprosjekter.
